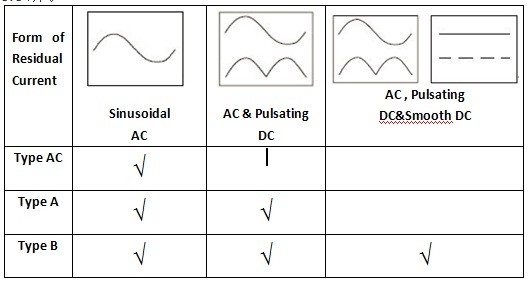

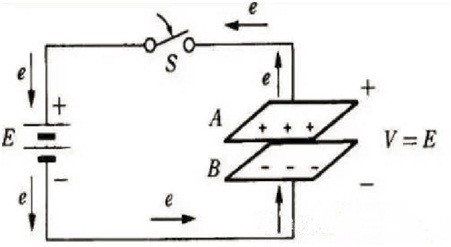

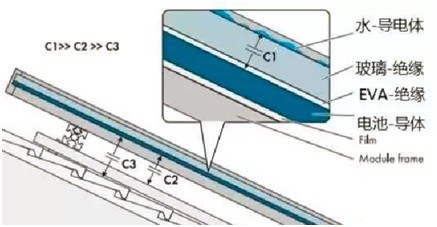

一、前言RCMU(Residual Current Monitoring Unit)广泛应用在光伏逆变器中。在光伏逆变器接入交流电网，交流断路器闭合的任何情况下，逆变器都应进行残余电流（简称之为漏电流）检测。漏电流检测装置应能检测总的有效值电流值（包括直流和交流部件）。无论逆变器是否带有隔离，与之连接的光伏方阵是否接地，以及隔离形式采用何种等级（基本绝缘隔离或加强绝缘隔离），都需要对过量的连续残余电流以及过量的残余电流的突变进行监控。二、漏电就产生的机理漏电流主要分两种形式：1）阻性漏电；2）容性漏电图2.0如图2.0所示，两片导电体中间是绝缘材料就构成了电容。两片导电体面积对着的面积越大，电容就越大。图2.1 水和电池之间形成等效电容阴雨天，组件表面有一层雨水，水与电池片有较大的面积，形成较大的对地电容。雨天对地电容与组件面积有关，5kW系统大约在330nF至550nF，如图2.1所示。电容两极板上带有电荷，电荷随着光伏系统外部的器件流动，形成阻性漏电。逆变器在工作时，除了高频的共模漏电流，母线上会涵盖低频的交流分量，在机器内部来回振荡，形成容性漏电。阻性和容性的漏电可能会叠加存在，不同的是阻性漏电会对地短接。漏电流存在于逆变器里面的形式如图2.2图2.2 漏电流在机器中与大地构成回路模型当漏电流增大到一定程度时，可能造成下列危害：1）当漏电通过人体，会发生触电伤亡事故。2）当漏电增大至一定值时，会导致通电的金属部分发热；随着时间的推移，热量增加，在易燃场所容易引起火灾三、漏电流检测相关的安规标准要求对于光伏逆变器本身需要安装漏电检测装置，检测器件类型大致有三种，如图3.0所示。图3.0 漏电流检测类型Type AC: Detecting AC residual currents of mains frequency (not permissible in Germany)Type A: Detecting AC residual currents and pulsating DC residual currents of mains frequencyType B: Detecting AC residual currents and pulsating DC residual currents of mains frequency, as well as smooth DC residual currents and AC residual currents ≠ mains frequency摘自ICE62109-1 7.3.8章节1）AC 型漏电保护器：AC 型漏电保护器是针对工频正弦漏电电流研发设计的，对突然施加及缓慢上升的正弦漏电电流都能可靠保护。2）A 型漏电保护器：A 型漏电保护器和 AC 型漏电保护器在工作原上基本相同，只是对传感器的磁特性进行了改进，除对正弦漏电信号能够可靠保护外，还能对含有脉动直流分量的漏电信号可靠保护。
